Приложение 4, к Правилам пломбирования вагонов и контейнеров
ПОРЯДОК ПЛОМБИРОВАНИЯ ВАГОНОВ,
КОНТЕЙНЕРОВ ЗПУ «ЛаВР-ГАРАНТ М»

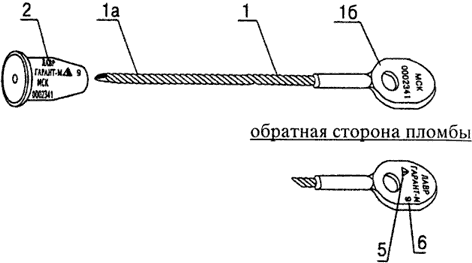

1.ЗПУ «ЛаВР-Гарант М» (рис. П.4.1)
состоит из гибкой пломбы (1), корпуса (2) с
вмонтированным в него блокирующим
устройством. Гибкая пломба ЗПУ состоит из
троса (1а) и пломбы (16), на которую нанесены
контрольные знаки. Гибкая пломба имеет
длину гибкой части – 300 мм и 450 мм. На пломбе
и корпусе ЗПУ нанесены идентичные
контрольные знаки. Применение гибкой
пломбы и корпуса ЗПУ с разными контрольными
знаками не допускается.
2.Гибкая пломба ЗПУ является
элементом строгого учета.
3.При пломбировании вагонов и
контейнеров ЗПУ «ЛаВР-Гарант М» с длиной

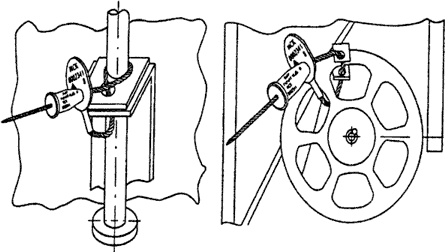

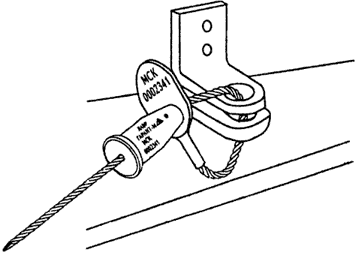

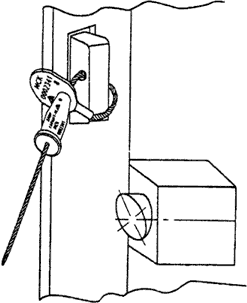

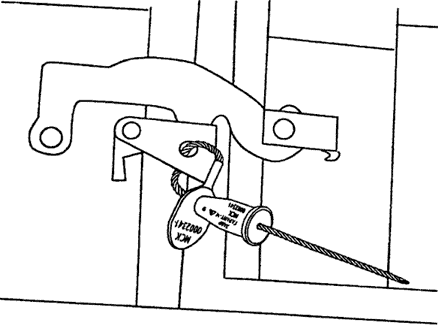

гибкой части 300 мм (рис. П.4.2, П.4.3, П.4.4, П.4.5, П.4.10,
П.4.11) свободный длинный конец гибкой пломбы
пропускается через отверстие запорного
устройства вагона или контейнера, затем –
через отверстие в пломбе со стороны, не
имеющей контрольных знаков. После этого на
гибкую пломбу узким концом надевается
корпус, который перемещают по тросу до
получения петли минимального размера.
4.Установка ЗПУ «ЛаВР-Гарант
М» с длиной гибкой части 300 мм производится
на цистерны с крышками загрузочных люков
барашкового типа: со специальными
проушинами или на месте одного снятого
барашка, расположенного непосредственно у
ручки крышки люка цистерны. Допускается
применение ЗПУ с длиной гибкой части 450 мм.
Установка ЗПУ «ЛаВР-Гарант М» с
длиной гибкой части 450 мм производится на
цистерны с крышками загрузочных люков
ригельного типа со специальными ушками на
гайке откидного болта.
Установка ЗПУ «ЛаВР-Гарант М» на
цистерны с крышками загрузочных люков
барашкового типа со специальными

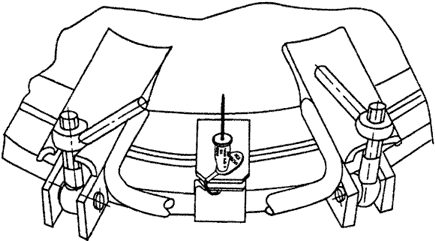

проушинами (рис. П.4.6) производится путем
пропускания гибкой пломбы в совмещенные
отверстия проушин крышки люка и горловины
цистерны и далее через отверстие в пломбе
со стороны, не имеющей контрольных знаков.
После этого на гибкую пломбу надевается
корпус и перемещается по тросу до получения
петли минимального размера.

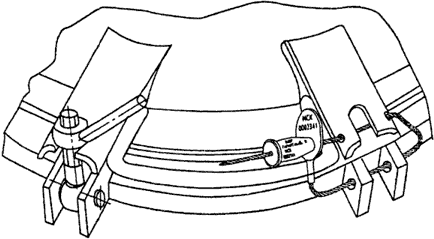

Установка ЗПУ «ЛаВР-Гарант М» на
цистерны с крышками загрузочных люков
барашкового типа в место одного снятого
барашка (рис. П.4.7) производится после
затяжки семи стяжных болтов, путем
пропускания гибкой пломбы через отверстия
в ушке шарнира и вновь просверленные
отверстия в скобе крышки люка цистерны и
далее в отверстие в пломбе со стороны, не
имеющей контрольных знаков. После этого на
гибкую пломбу надевается корпус и
перемещается по тросу до получения петли
минимального размера.

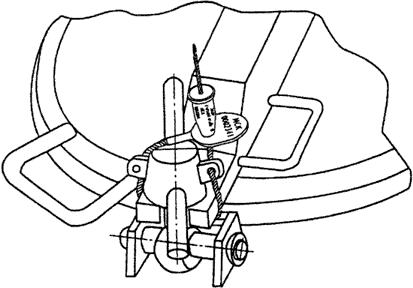

Установка ЗПУ «ЛаВР-Гарант М» на цистерны
с крышками загрузочных люков ригельного
типа (рис. П.4.8) производится путем
пропускания гибкой пломбы под ригелем люка
с внутренней стороны откидного болта, далее
в отверстие ушка для пломбирования крышки
люка цистерны и затем через отверстие в
пломбе со стороны, не имеющей контрольных
знаков. Образовавшаяся петля должна быть
расположена между рукоятками гайки
откидного болта. После этого на трос гибкой
пломбы надевается корпус (узкой стороной) и
перемещается по тросу до получения петли
минимального размера. Допускается

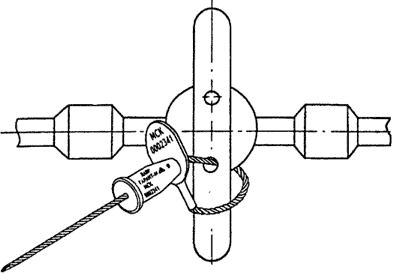

установка ЗПУ согласно рис. П.4.9.
5. После установки ЗПУ производится
проверка надежности замыкания попыткой
вручную переместить корпус по тросу в
обратном направлении. При исправном ЗПУ
исключается обратный ход корпуса
относительно троса.

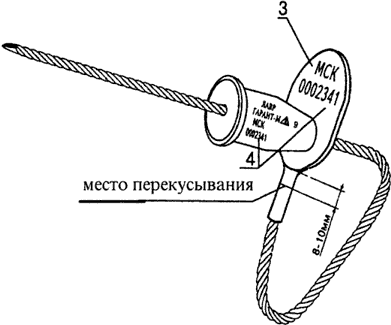

6. Снятие ЗПУ «ЛаВР-Гарант М»
производится с помощью клещей-кусачек
путем перекусывания пломбы в месте заделки
в нее троса (цилиндрическая часть пломбы)на
расстоянии 8-10 мм от плоской части пломбы (см.
рис. П.4.1).
7. В случае оформления несохранных
перевозок, контрольная пломба с нанесенной
на ней информацией прикрепляется к
коммерческому акту, для чего используется
имеющееся в ней отверстие. |
